產品概述

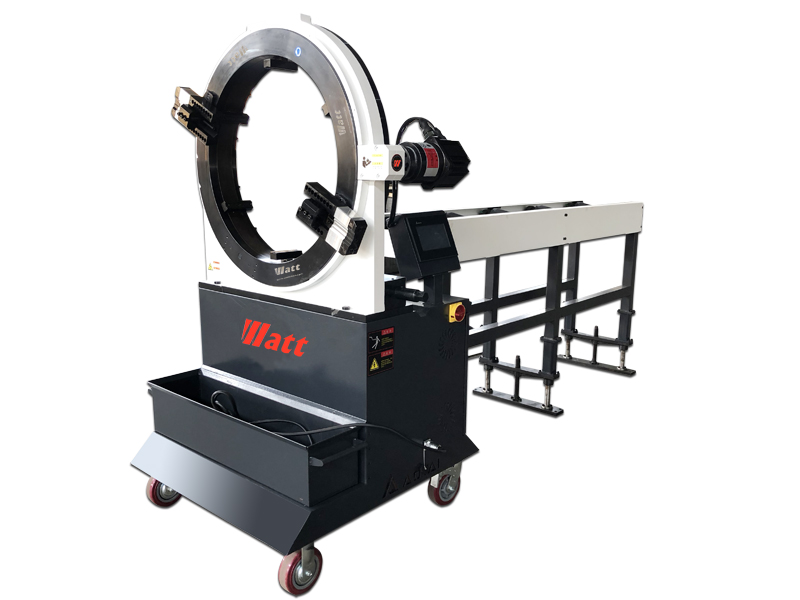

OM系列數控式高速管道切割坡口機，是針對管道批量預制加工研發的切割坡口一體機，是一臺高端的高效型管道切割坡口數控加工中心。采用自主研發的數控系統，伺服電機驅動，雙液壓夾緊系統，自動對中，可對各種等級的碳鋼、不銹鋼、合金鋼鋼管進行定長切割，管端坡口等管道預制加工。其加工速度快，精度高，坡口質量好，易于操控，適用于石油、化工、天然氣、核電等行業管道切削加工。可選配管道自動定長系統，也可與物流系統組合，便于形成高效的流水線作業，是各種管道預制加工的關鍵設備。

產品特點
1、完全的冷切割方式，不改變管子材質；
2、高速切割加工，加工類型和切削速度由程序控制；
3、中空式雙向液壓夾緊系統，自動對中，自動夾緊；
4、內置循環水冷系統，提高刀具和機床的使用壽命；
5、首次對刀，后續可自動記憶刀具位置，輕松設置刀補；
6、進刀系統采用獨立伺服電機驅動，實現聯動或獨立進退刀；
7、同時切割和坡口，也可單切斷，單坡口，或切斷同時雙面坡口；
8、可加工的切割坡口形式：U型，V型，J型以及雙V型和復合型；
9、獨創數控系統，填空式人機對話，參數預設，讓一切變得更簡單；
10、主機自帶升降系統,完美適應不同直徑規格的管道在同一物流線上使用;

加工功能：
1、管道切斷；
2、管端坡口；
3、管端平口；
4、同時切斷坡口；
5、復合坡口；
6、鏜孔；
7、車槽

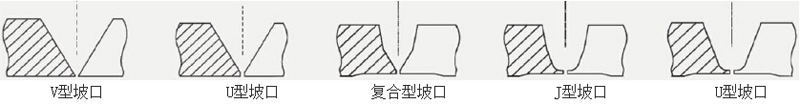

坡口類型：

V型坡口，J型坡口，U型坡口，雙坡口，復合型坡口

坡口類型及坡口角度，以及加工管道材質，請訂購前申明

技術參數：

型號	加工范圍	加工壁厚		刀盤轉速	功率
型號	OD mm	單刀	多刀	rpm	主軸	夾緊	升降	進刀
OM6	33-168	4-25	50	0-100	4.5	2.2	0.55	2.0
OM12	50-325	4-25	50	0-50	5.5	2.2	0.55	2.0
OM18	130-450	5-25	50	0-42	7.5	2.2	0.55	2.0
OM24	323-610	5-25	50	0-35	11	2.2	1.5	2.0
OM30	480-762	6-25	50	0-25	11	2.2	1.5	2.0
OM36	580-865	6-25	50	0-25	11	2.2	1.5	2.0
