產品簡介

N系列數控式高速管道切割坡口一體機(坡口機)，是針對管道批量預制加工研發的切割坡口一體機，是一臺高端的高效型數控坡口機。采用沃爾特自主研發的數控系統，伺服電機驅動，雙液壓夾緊系統，自動對中，可對各種等級的碳鋼、不銹鋼、合金鋼鋼管進行定長切割，管端坡口等管道預制加工。其加工速度快，精度高，坡口質量好，易于操控，適用于石油、化工、天然氣、核電等行業管道切削加工。可選配管道自動定長系統，也可與物流系統組合，便于形成高效的流水線作業，是各種管道預制加工的關鍵設備。

產品特點

1、一臺高效的管道切割坡口預制加工的數控加工中心，人機對話參數預置
2、適用于管道批量預制加工，切割坡口同時完成，一次切割，雙面坡口
3、前后兩組液壓夾緊系統，自動對中,精準牢靠
4、內置循環水冷系統，提高機器和刀具的使用壽命
5、主機升降設計，完美適應不同規格管道在同一物流系統上使用
6、獨立伺服電機驅動，可實現：聯動、差動、獨立進退刀
7、通過觸摸屏設定好參數，進刀、退刀、切削量、刀具補償均由程序自動控制，智能高效
8、切割效率示例：管徑273mm，壁厚23mm，3分鐘內完成一個切割坡口
9、碳鋼、不銹鋼、合金鋼等金屬管道的U、V、J、Y等多種形式坡口
10、可選配管道自動定長系統，也可與物流系統組配成高效管道切割坡口預制生產線

加工功能

1、管道切斷

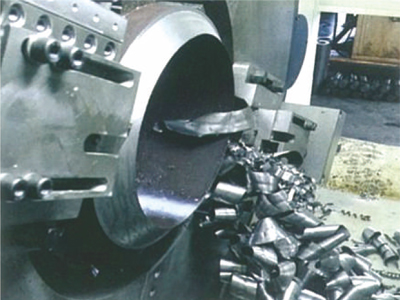

2、管端坡口

3、管端平口

4、同時切斷坡口

5、復合坡口

6、鏜孔

7、車槽

坡口類型

V型坡口，J型坡口，U型坡口，雙坡口，復合型坡口

坡口類型及坡口角度，以及加工管道材質，請訂購前申明

技術參數
型號/參數	N12	N18	N24	N35
加工范圍	2''-12'' 50-325mm	5.1''-17.7'' 130-450mm	12''-24'' 323-610mm	24''-35'' 610-914mm
夾緊裝置	自動	自動	自動	自動
額定功率	5.5	7.5	11	15
升降行程	200	200	200	200
進刀行程	100	100	100	100
刀盤轉速	0-50	0-42	0-35	0-25
切削壁厚	單刀不銹鋼：20 碳鋼：25 多刀操作：50
機器重量(T)	5	5	8	11
輔助裝置
物料運輸裝置	-	-	-	-
物料儲存裝置	-	-	-	-
升降臺	*	*	*	*
排屑裝置	*	*	*	*
冷卻潤滑裝置	*	*	*	*
刀架設備	*	*	*	*

注："*"為標配裝置，"-"為選配裝置

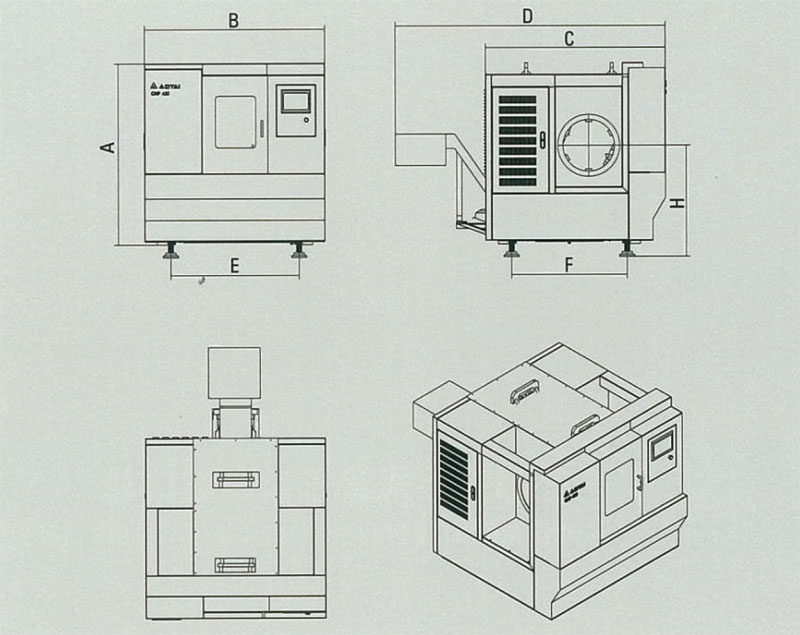

機床尺寸

型號/參數	A	B	C	D	E	F	H
N12	1750	1736	1710	2616	1240	1120	900-1100
N18	1750	1740	1740	2616	1240	1120	950-1200
N24	1950	1940	1940	2816	1440	1440	950-1200

加工刀具
	嵌入式刀具刀柄材質：40Cr 刀片材質：硬質合金，種類：切斷刀，坡口刀，雙面坡口刀，復合坡口刀角度：0度，30度，37.5度，雙面30度，37.5+10度
