產品介紹

產品簡介

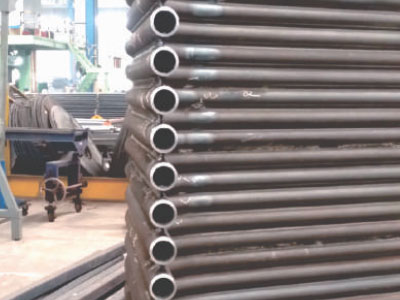

C系列外卡式管端坡口機，針對狹窄工作間，小管徑管道端面坡口加工而設計。采用外卡式定位安裝，不同規格漲緊塊適配不同管徑，定心更精確，裝夾更穩固，其結構更緊湊，操作簡單，廣泛應用于水冷壁、鍋爐鰭片、省煤器、過熱器、再熱器、電廠等行業中，單管和排管的坡口機加工。

產品特點
1、加工管徑范圍廣；
2、鋁合金機身，適宜高空作業；
3、管外壁定位安裝，自動定心，手動進刀；
4、可選配專用刀具可加工內螺紋管道；
5、電動和氣動兩種驅動方式可選；

加工功能
1、管端坡口
2、管端平口
3、內坡口

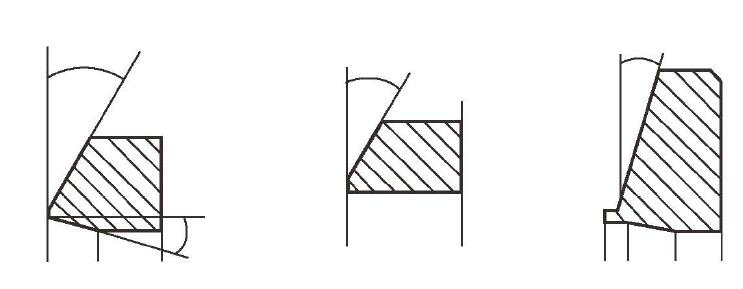

坡口類型

技術參數
型號		加工范圍 mm	坡口壁厚 mm	進刀行程 mm	刀盤轉速 rpm	重量 kg	尺寸 mm
電動	氣動	加工范圍 mm	坡口壁厚 mm	進刀行程 mm	刀盤轉速 rpm	重量 kg	尺寸 mm
C53	QC53	0.31''-2.08'' Ф8～53	8mm	11 mm	0-58	25	654x180x41
C63	QC63	Ф20～63	12mm	11 mm	0-55	30	669x193x52
C73	QC73	Ф25～73	12 mm	11 mm	0-54	35	675x193x55
C83	QC83	Ф30～83	12mm	11 mm	0-43	41	679x193x59
C108	QC108	Ф50～108	12mm	11 mm	0-42	47	681x240x69

驅動參數：

氣動式：馬達壓力0.8-1.0Mpa,耗氣量500-3500L/min

電動式：電機1.5KW 220V 50HZ 6檔固定調速

漲緊夾頭
序號/型號	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
C53	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ25	Φ28	Φ32	Φ38	Φ42	Φ44.5	Φ48	Φ51	Φ53
C63	Φ20	Φ22	Φ25.4	Φ28	Φ32	Φ38	Φ42	Φ44.5	Φ48	Φ51	Φ54	Φ57	Φ60	Φ63
C73	Φ25.4	Φ28	Φ32	Φ38	Φ42	Φ44.5	Φ48	Φ51	Φ57	Φ60	Φ63	Φ68	Φ70	Φ73
C83	Φ25.4	Φ28	Φ32	Φ38	Φ42	Φ44.5	Φ48	Φ51	Φ57	Φ60	Φ63	Φ68	Φ70	Φ73	Φ76	Φ83
C108	Φ50	Φ54	Φ57	Φ60	Φ63	Φ68	Φ70	Φ73	Φ76	Φ83	Φ89	Φ95	Φ108

一種規格漲緊夾頭適配唯一管徑，隨機標配四種規格漲緊夾頭，如需更多規格，購買前請聲明

動力選擇
電動式：源供應方便，性能穩定，應用廣泛電源要求：220-230V 1PH 50/60HZ 功率：1.43KW	氣動式: 安全防爆，性能穩定，便于維護氣源要求：1500-2000L/min@0.63-0.8Mpa 功率：2HP

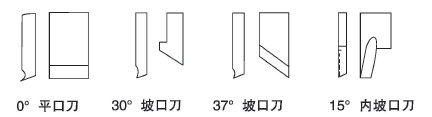

加工刀具

為了滿足加工現場的各種要求，我們有豐富的刀具種類可供選擇，更可以按照客戶需求訂制不同角度，不同尺寸的刀具。

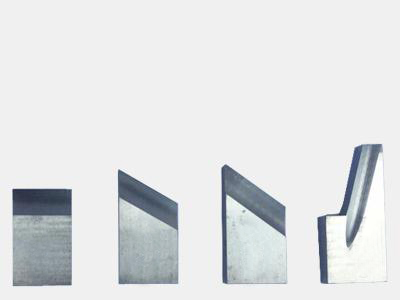

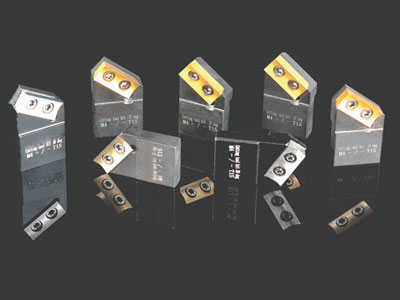

1、一體成型刀具一體式設計，可通過磨刀，循環使用材質：M42和 M35	2、嵌入式刀具一種規格刀片，不同角度的刀托，無須磨刀，更高性價比刀托材質：40Cr 刀片材質：金屬陶瓷或硬質合金
